AX3D主动立体处理器


AX3D主动立体处理器


 1、AX3D主动立体处理器系列简述

  AX3D 系列边缘融合处理是威视讯达基于主动立体显示技术的边缘融合处理器,采用国内外领先的高性能主动立体技术技术,保证每个融合区的像素都能重叠以及融合区的亮度和颜色处理完好的同时呈现完美的3D影像.


注:由于设备更新较快,具体交货以实物外观为准。


 视频输入
  AX3D 系列边缘融合处理器可以处理通过视频矩阵、摄像头、DVD播放器、视频服务器、摄像机等视频输出设备输出的复合视频信号,输入的视频信号支持PAL/NTSC/SECAM制式,系统支持高达16路的视频输入,16路信号在一个屏幕上可以同时显示或叠加显示.
 RGB信号输入
  通过RGB(DVI)矩阵,系统可以从大量的输入RGB(DVI)信号中切换需要显示的信号,可以支持最多4路RGB(DVI)输入信号。
 2D/3D高清视频播放
  AX3D系列边缘融合处理器内建媒体文件保存文件夹,支持.avi .mov.  wmv格式文件,通过服务器可将目录内所有文件进行循环播放;
所有播放的片源直接支持播放3D和2D文件,无需单独切换模式.
 2D/3D静态图文输入
  AX3D系列边缘融合处理器内建图片保存文件夹,支持.bmp .jpg格式图片,通过服务器可将目录内所有图片进行循环播放;
支持2D图片和3D图片的直接显示.



 2、应用环境

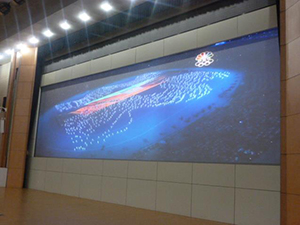

会议室

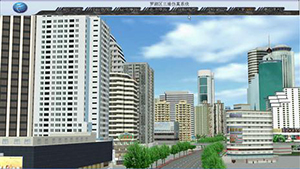

仿真3D教学系统

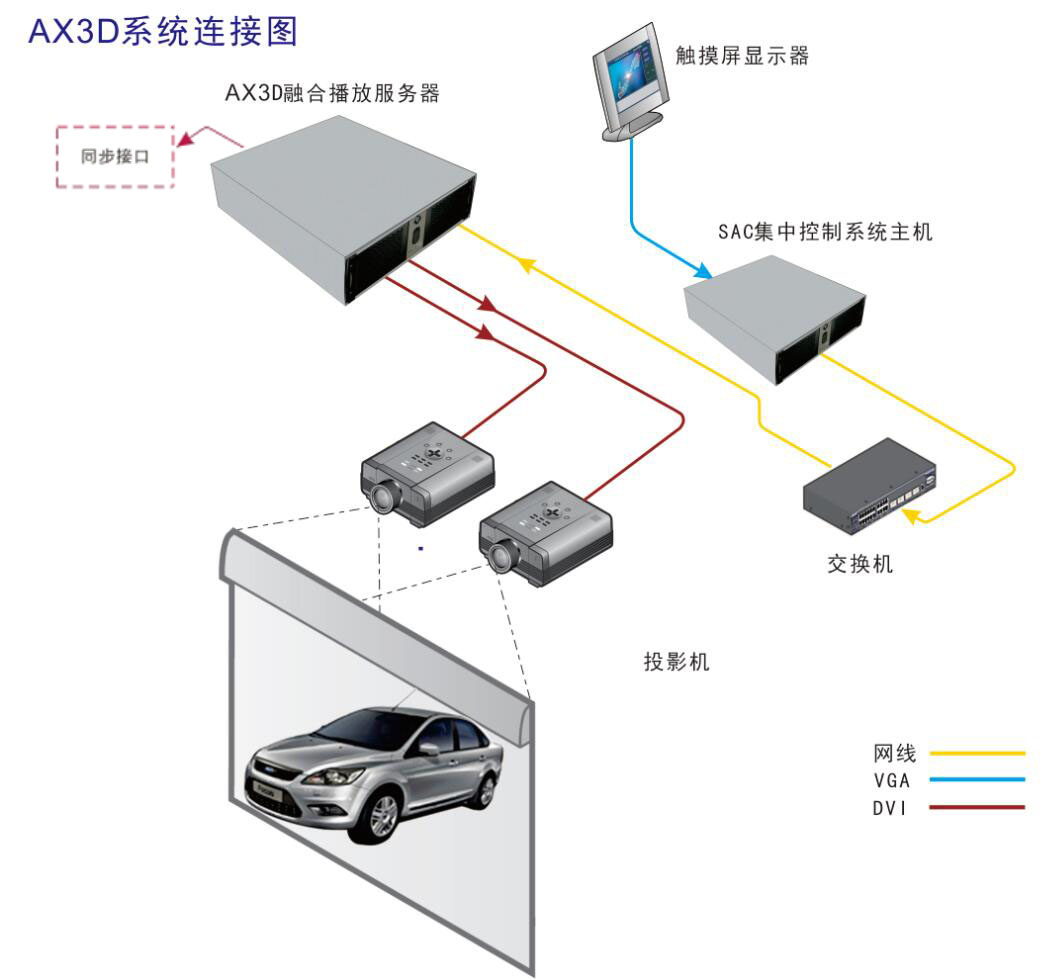

 3、系统连接图





 4、 AX3D主动立体处理器系列功能特性:

 技术优势:

◆ 采用嵌入式WIN7操作系统

◆ 自动产生叠加像素和带边缘羽化功能

◆ 支持曲面\任意形状几何校正功能
 ◆ 支持128x128网格调整功能

◆ 支持同时播放多个3D视频窗口

◆ 可以支持同时播放3D和2D视频文件,可以混合显示

◆ 专有的ACTIVE3D技术,立体显示更强,观看区域无盲点

◆ 支持R\G\B每个颜色伽马调整功能

◆ 可以同时自动识别处理显示3D和2D信号

◆ 可以混合显示多种类信号,最多可以显示4个3D视频8个2D视频信号(根据型号配置)

◆ 可以任意切换背景2D/3D显示

◆ 可以采集网络上电脑信号(分型号)

◆ 3D/2D窗口可以在大屏漫游,可以任意移动、托拽、改变大小

◆ 具有界面简单、友好的控制操作软件,可以全面管理视频、3D、2D、流媒体等信号窗口

◆ 控制软件提供窗口预制布局功能,可以提供预案功能,预设模式可达999种或更多

◆ 提供远程控制功能,通过网络可以直接控制融合处理器

◆ 支持232串口模式调用,可以预设多个模式,通过触摸屏直接调用模式

◆ 支持触摸屏直接管理开机关机等功能

 ◆ 支持多种测试图样和色彩图板,融合区域调整图案齐全。

 ◆ 支持现场升级与维护,不需要返厂才能进行系统升级(升级维护简单)

 ◆ 支持无线网络连接控制、调试(操作简单)


 5、 AX3D主动立体处理器系列技术指标:

 技术指标

◆ 操作平台         嵌入式WIN7 系统

 ◆ CPU处理器       单Intel 酷睿4核 CPU或双XEON CPU

 ◆ 网络接口         10/100M/1000M,RJ45接口,TCP/IP协议

 ◆ 设备机箱          标准19“机箱,高度4U

 ◆ 尺寸              430×180×620mm

 ◆ 主电源            100~240V,50/60HZ

 ◆ 工作温度          0~45C

 ◆ 工作湿度          5%~90%,不结露

 ◆ 输出信号分辨率    640X480~1920x1200,60~120HZ

 ◆ 显存              512M DDR3或以上

 ◆ 色彩              16位、32位

 ◆ 象素频率          高达350MHZ

 ◆ 输出信号格式      RGBHV模拟信号/TMDS数字信号

 ◆ 输出接口          DVI/HDMI


 6、系统软件

 AX3D主动立体处理器随机提供下列软件包,提供的软件包系统有加密狗保护,不能用于其他同类系统。
 WES7嵌入式系统
 BlendOneD3 远程控制管理软件



 7、产品型号

常用型号

输出通道数量

DVI/VGA输入

视频输入

分辨率

AX3D-400HD

4

1920x1080

AX3D-324

3

2

4

1024*768

AX3D-424HD

4

4

4

1920*1200


注:由于设备更新较快,具体交货以实物外观为准。
