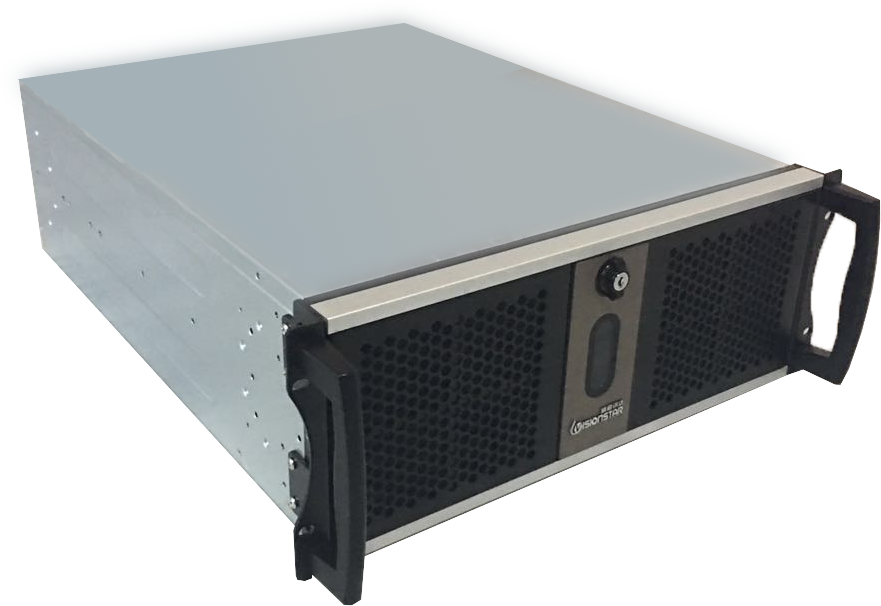

VR仿真处理器 PROWINDOWS

PROWINDOWS VR仿真处理器

1.1、PROWINDOWS 系列边缘融合处理系列简述

PROWINDOWS 系列边缘融合处理是基于嵌入网格调整技术的边缘VR仿真处理器,采用国内外领先的高性能GPU运算能力及网格调整技术,保证每个融合区的像素都能重叠以及融合区的亮度和颜色处理完好.PROWINDOWSVR仿真处理器能处理显示网络采集信号、IP流媒体信号、视频信号、RGB信号、数字高清HD-SDI\HDMI信号、高清媒体信号等,可以在整个大屏上进行窗口漫游,并且信号的显示完全实时.
PROWINDOWS系列边缘VR仿真处理器能处理32路的实时的视频和RGB信号,采用基于最新的Intel Pentium CPU处理器的硬件结构体系,输出信号可以是模拟的RGB信号或DVI的数字信号,所有的网络图形窗口和实时的视频/RGB显示窗口均可以开窗口漫游显示,可以任意放大、缩小、托拽、移动。

4444

外围输入设备
     PROWINDOWS系列边缘VR仿真处理器可以连接标准的键盘和3键鼠标作为外围控制操作设备,边缘VR仿真处理器操作者可以使用这些外围设备控制操作边缘VR仿真处理器的所有功能。
输入信号
PROWINDOWS系列边缘VR仿真处理器可以在大屏幕上处理显示复合视频信号或者,所有的视频显示均为全实时的,视频信号采用PCI或PCI-E输入处理,并且对输入的视频信号做逐行扫描处理,从而能得到倍频扫描的、高质量的视频图像。
PROWINDOWS系列边缘VR仿真处理器可以通过RGB(DVI)处理模块接入标准的计算机RGB(DVI)信号,RGB(DVI)信号是指从计算机输出的标准HD-15(DVI)接口输出的信号,从640x480~1920X1200分辨率的信号都可以通过RGB(DVI)模块处理显示,一个边缘VR仿真处理器可以配置多达4块RGB(DVI)输入的RGB(DVI)输入模块。
PROWINDOWS 系列边缘VR仿真处理器可以通过标准的网络连接方式(RJ45)与用户局域网络系统连接,可以连接在一个以上的网段,网络连接接口保证与网络工作站具有极快的通信与数据传输,通过网络连接也可以远程控制大屏幕的资源和远程网络遥控操作大屏幕上的视频和RGB信号。网络连接可以提供10/100/1000M的接口,并遵循TCP/IP网络协议,接口为标准的RJ45接口。
视频输入
PROWINDOWS 系列边缘VR仿真处理器可以处理通过视频矩阵、摄像头、DVD播放器、视频服务器、摄像机等视频输出设备输出的复合视频信号,输入的视频信号支持PAL/NTSC/SECAM制式,系统支持高达16路的视频输入,16路信号在一个屏幕上可以同时显示或叠加显示.
RGB信号输入
通过RGB(DVI)矩阵,系统可以从大量的输入RGB(DVI)信号中切换需要显示的信号,可以支持最多16路RGB(DVI)输入信号。

高清SDI\HDMI输入(分型号)
PROWINDOWS 系列边缘融合处理可以处理1-2路高清视频服务器、蓝光播放器、高清摄像机等高清设备的1920*1080标准高清SDI\HDMI接口视频输入,并且可以实现全屏幕漫游、拖拽、任意放大、缩小、移动、窗口叠加等操作;
高清视频播放
PROWINDOWS 系列边缘VR仿真处理器内建媒体文件保存文件夹,支持.avi .mov.  wmv格式文件,通过服务器可将目录内所有文件进行循环播放;

静态图文输入
PROWINDOWS 系列边缘VR仿真处理器内建图片保存文件夹,支持.bmp .jpg格式图片,通过服务器可将目录内所有图片进行循环播放;
网络信号输入
PROWINDOWS 系列边缘VR仿真处理器支持TCP/IP,802.11g/b等标准网络协议,可以通过网线或无线网采集所有连接到网络中同一网段计算机的桌面;
IP视频流输入(分型号)
PROWINDOWS 系列边缘融合处理通过网络可以处理网络中摄像头视频流和电脑信号的视频流,并且可以开窗口的形式浏览;

PROWINDOWS控制单元
PROWINDOWS系列边缘VR仿真处理器是基于最新技术的Intel Pentium CPU处理器和标准的PCI-E总线结构的硬件体系,可以根据客户要求量身定制的系统,系统的操作平台、支持的显示单元数量、系统内存、硬盘大小、网络接口等可以根据用户的要求配置。
边缘VR仿真处理器的默认操作系统为嵌入XPE系统,随机配备了多屏控制处理驱动程序、图形界面的服务器端和客户端控制操作软件(控制操作大屏的视频、RGB、网络信号的显示窗口),功能强大的软件包可以用于组织协调远程控制操作者的工作,使不同的操作者可以交互控制操作大屏幕系统。
边缘VR仿真处理器自身带有像素叠加和边缘羽化功能,边缘VR仿真处理器与可以与带有边缘融合功能的投影机一起使用,与投影机配和一起调节边缘羽化部分能会使效果更好。


1.2、应用环境

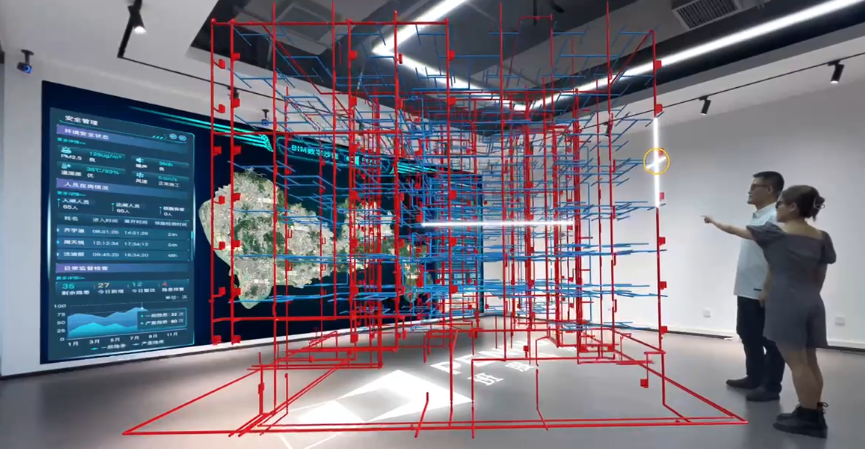

会议室数字沙盘投影展示墙

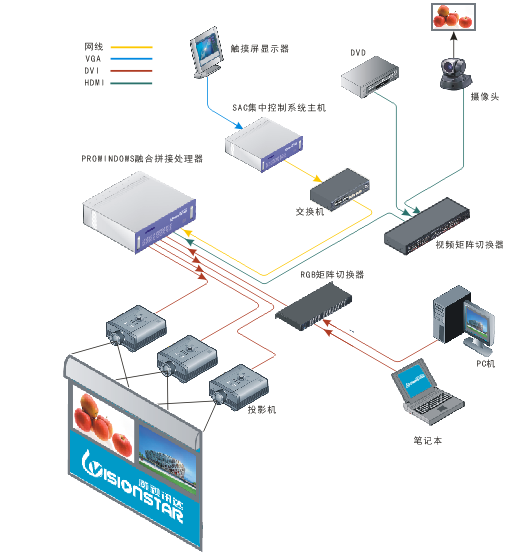

1.3、PROWINDOWS 系列边缘融合处理系列系统连接图


1.4、PROWINDOWS 系列边缘融合处理系列功能特性

技术优势:
■采用嵌入式操作系统
■自动产生叠加像素和带边缘羽化功能
■ 支持曲面\任意形状几何校正功能
■ 支持128x128网格调整功能
■ 支持R\G\B每个颜色伽马调整功能
■ 整合的多屏控制以及实时视频的显示
■ 可以同时自动识别处理显示16个全制式(PAL/NTSC/SECAM)视频信号
■ 可以显示多种类信号,最多可以显示16个视频16个DVI-I信号
■ 视频和RGB(DVI)窗口可以在大屏漫游,可以任意移动、托拽、改变大小
■ 支持扩展HDMI\HD-SDI高清数字信号
■ 可以任意切换背景显示
■ 可以捕捉网络计算机信号
■ 可以播放1920X1080高清流媒体视频文件
■ 具有界面简单、友好的控制操作软件,可以全面管理视频、RGB(DVI)、网络、流媒体等信号窗口
■ 控制软件提供窗口预制布局功能,可以提供预案功能,预设模式可达999种或更多
■ 提供远程控制功能,通过网络可以直接控制VR仿真处理器
■ 支持232串口模式调用,可以预设多个模式,通过触摸屏直接调用模式
■ 支持触摸屏直接管理开机关机等功能
■ 可以对每通道的颜色匹配调整
■ 支持多种测试图样和色彩图板,融合区域调整图案齐全。
■ 支持现场升级与维护,不需要返厂才能进行系统升级(升级维护简单)
■ 支持无线网络连接控制、调试(操作简单)
■ 支持图层特效控制

     1.5、PROWINDOWS 系列边缘VR仿真处理器技术指标:


技术指标:
       操作平台                          嵌入式系统
CPU处理器                       单Intel 酷睿4核 CPU
网络接口                         10/100M/1000M,RJ45接口,TCP/IP协议
设备机箱                         标准19“机箱,高度4U
尺寸                             450x190x540mm
主电源                           100~240V,50/60HZ
工作温度                         0~45C
工作湿度                         5%~90%,不结露
控制显示单元数量                 2个
输出信号分辨率                  1024X768~1366X768,60HZ
显存                             512M DDR3以上
显卡插槽                          PCI-E
色彩                             16位、32位
象素频率                         高达350MHZ
输出信号格式                     RGBHV模拟信号
                                 TMDS数字信号
输出接口                         HD15 VGA接口
                                 DVI数字接口
视频信号特性
输入的视频数量                     4路适用PAL/NTSC/SECAM
分辨率                             PAL 768x576
                                   NTSC 640x480
视频色彩                           全彩色
视频窗口缩放                       最小一个象素,最大没有限制
视频窗口数量                       每屏1、2、或4个
视频接口                           BNC
RGB(DVI)信号特性
RGB(DVI)输入数量                  2路DVI-I信号
适用的分辨率                       640x480~1920x1080,3072x768,60HZ
RGB(DVI)显示窗口色彩              全彩色
RGB(DVI)窗口的尺寸和缩放          最小320x240,最大没有限制
RGB(DVI)窗口的数量                单屏可以1、2
RGB(DVI)信号连接接口              DVI-I

1.6、系统软件

PROWINDOWS 系列边缘VR仿真处理器随机提供下列软件包,提供的软件包系统有加密狗保护,不能用于其他同类系统。
WES7嵌入式系统
BlendOne V2 MANAGER远程控制管理软件

1.7、产品型号

常用型号 输出通道数量 DVI/VGA输入 视频输入 分辨率
PW-101HD1011920*1080
PW-224W2241280*720
PW-224HD2241920*1080
