控制节点


X-MCU流媒体管理服务器

1.1、 X-MCU流媒体管理服务器系列简述
        X-MCU流媒体管理服务器主要功能是一种实现分布式系统的同步控制,来实现对流媒体信号源的管理、分配。支持多墙同步控制管理、可增加输出节点地址、控制节点机的开关,设定节点位置、分辨率等参数。X-MCU流媒体管理服务器负责集中控制与管理所有输出节点机,包括数据备份、数据还原、数据重置、运行参数配置、输出节点控制等主要功能。通过一台MCU可以集中控制多组显示节点。

1.2、 应用环境

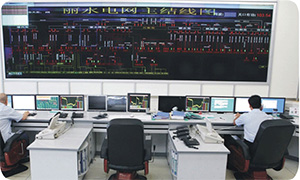

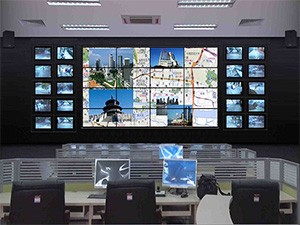

应急指挥中心指挥调度室

1.3、系统连接图

1.4、X-MCU流媒体管理服务器系列功能特性:
  • 支持输出节点地址、控制节点机的开关,
  • 支持对前端信号源在拼接屏的图像显示同步。
  • 以流媒体协议将IP流媒体信号传输、分发到相应的节点机。
  • 支持每秒5000条流媒体信令转发执行。
  • 同步的基本原理包括时间发出和接收时间信息的记录
  • 可支持128台DVP网络分布式拼接器,控制管理。
  • 可最多管理256通道网络拼接器或网络解码输出节点机的控制管理。
  • 可最多可支持64组分墙同步控制管理。
  • 各个设备接收系统检测命令并进行应答,主机通过检测应答的地址判断设备新投入或从机退出分布式系统。

1.5、X-MCU流媒体管理服务器系列技术指标:
 X-MCU技术规格
 尺寸 1U长尺寸机箱
 网络
 以太网 100/1000 M 以太网
 接口 2*RJ-45
 协议 VISIONNET、EPSEVER分布节点控制协议
 IP地址 静态IP地址
 视频解码
 码流 MPEG-2/MPEG-4/H.264
 支持分辨率 320x240,~768x576~1920x1080
 1024x768~3072x768( IP电脑码流)
 控制
 控制模式 嵌入式伸缩列表控制
 电气要求
 输入电压 110-240伏 50/60赫兹
 频率 50/60 Hz
 功耗 450瓦
 符合的标准
 中国 CCC认证
 MTBF >20000 小时

1.6、系统软件
      PROLAN  X-MCU MANAGER

1.7、产品型号
产品型号:


型号

支持DVP节点机数量

X-MCU32

32

X-MCU64

64

X-MCU128

128

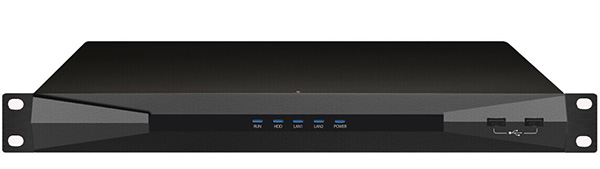

1.8、产品外观

注:由于设备更新较快,具体交货以实物外观为准。
